MPS12-50
標準系列閥控鉛酸蓄電池
12V 20小時率容量為50AH
12V 15分鐘恒功率為每個單格170瓦特 |
|
|
標準系列閥控鉛酸蓄電池是為不間斷電源系統、緊急照明、通訊、綜合應用和其它浮充應用而設計
|
|
|
MPS 12-50 規格
|
|
每個電池單格數
|
電池電壓
|
重量
|
電解液
|
最大放電電流
|
短路電流
|
內阻60赫茲（歐姆）
|
|
6
|
12.84伏
|
18.0公斤
|
吸附式硫酸密度 1.300
|
600安培
|
0.1秒時2500安培
|
0.0060歐姆
|
|
| |
| 容量 |
170瓦特/單格（在25oC終止電壓為1.67V/CELL的15分鐘恒功率）
50.0AH（在25oC終止電壓為1.75V/CELL的20小時率容量）
44.8AH（在20oC終止電壓為1.80V/CELL的10小時率容量）
|
| 工作溫度范圍 |
放電 ：-40oC到71oC，充電：-23oC到60oC（應用溫度補償后的電壓充電）
|
| 推薦的工作溫度范圍 |
23oC到27oC
|
| 浮充電壓 |
平均在25oC時，電池浮充電壓設定在13.5V到13.8VDC |
| 推薦的最大充電電流 |
C/5A（20小時率容量的1/5倍電流）（即在100％放電深度下為10.0A） |
| 均衡和循環應用時的充電電壓 |
平均在25oC時，電池均充電壓設定在14.4V到14.8VDC
|
| 最大交流周波（充電器） |
為最佳效果建議浮充電壓波動小于0.5％RMS或1.5％的峰到峰值
允許最大交流周波浮充電壓 =（4％P-P）
允許最大交流周波電流 =2.5A RMS（C/20）
|
| 自放電 |
MPS系列電池在25oC環境可以儲存6個月，然后需要進行一次刷新充電。如果在較高溫度儲存，刷新充電的間隔時間要短些
|
| 附件 |
可利用內部連接線、機架和機柜
|
| 端柱 |
"L"型端柱帶有0.28英寸孔可接受0.25英寸螺栓
|
| 端柱最初安裝時的扭力 |
40英寸-磅（4.5牛-米）
|
| 年度復檢時端柱的扭力 |
32英寸-磅（3.48牛-米）
|
|
| |
| 外型規格尺寸（MM） |
長 |
寬 |
高 |
高（包括端子） |
近似重量（KG） |
| 228.3 |
138.9 |
200.8 |
224.5 |
18.0 |
|
|
注1：所有尺寸僅供參考,規格的修改將不預先通知
|
| |
| 12V-50AH 20小時率容量 25oC放電至終止電壓1.75V/CELL時的安時容量(AH) |
| 小時放電 |
1.00 |
2.00 |
3.00 |
4.00 |
5.00 |
6.00 |
7.00 |
8.00 |
10.00 |
12.00 |
20.00 |
24.00 |
72.00 |
100.00 |
| AH 容量 |
32.0 |
37.2 |
40.0 |
42.0 |
43.3 |
44.3 |
45.1 |
46.0 |
46.9 |
47.8 |
50.0 |
50.3 |
51.7 |
52.0 |
|
| |
|
|
| |
恒功率放電率--在25oC時每單格的瓦特?cái)?shù)（W）
到終止電壓所運行的時間（分鐘） |
|
每單格
終止電壓
|
5 |
10 |
15 |
20 |
30 |
40 |
45 |
50 |
60 |
90 |
| 1.75 |
250 |
190 |
155 |
130 |
100 |
82.5 |
76.7 |
70.8 |
62.0 |
45.3 |
| 1.70 |
272 |
204 |
165 |
136 |
105 |
86.6 |
80.0 |
74.4 |
65.0 |
46.7 |
| 1.67 |
280 |
210 |
170 |
140 |
107 |
88.1 |
81.7 |
75.2 |
65.5 |
47.3 |
| 1.65 |
284 |
213 |
173 |
142 |
108 |
88.5 |
82.1 |
75.8 |
66.0 |
47.7 |
| 1.60 |
290 |
215 |
174 |
143 |
109 |
88.9 |
82.6 |
76.2 |
66.5 |
48.1 |
|
| |

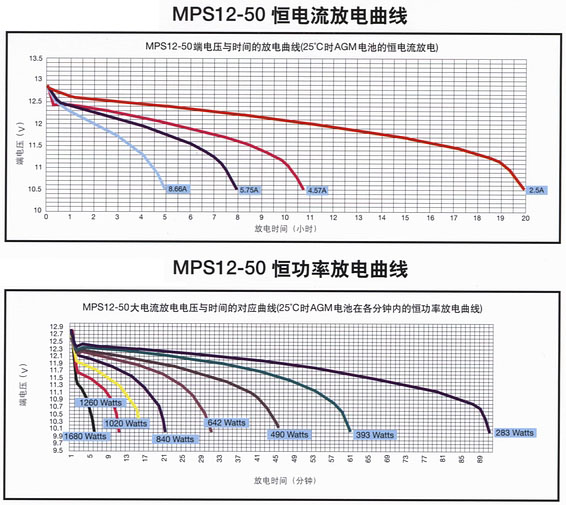

恒電流放電率--在25oC時電池的放電電流（A）
到終止電壓所運行的時間（小時） |
|
每單格
終止電壓
|
.083 |
.25 |
.50 |
.75 |
1 |
2 |
3 |
5 |
8 |
10 |
12 |
20 |
24 |
72 |
100 |
| 1.90 |
73.0 |
53.6 |
38.0 |
31.7 |
25.2 |
16.0 |
11.8 |
7.80 |
5.15 |
4.25 |
3.58 |
2.17 |
1.83 |
0.63 |
0.46 |
| 1.85 |
107 |
69.2 |
45.6 |
37.3 |
29.0 |
17.5 |
12.7 |
8.26 |
5.45 |
4.43 |
3.75 |
2.33 |
1.96 |
0.68 |
0.50 |
| 1.80 |
120 |
75.6 |
49.2 |
39.8 |
30.4 |
18.2 |
13.0 |
8.48 |
5.60 |
4.57 |
3.88 |
3.45 |
2.06 |
0.71 |
0.51 |
| 1.75 |
134 |
81.6 |
52.6 |
42.3 |
32.0 |
18.6 |
13.3 |
8.66 |
5.75 |
4.69 |
3.98 |
2.50 |
2.10 |
0.72 |
0.52 |
|
| |
注2：安裝好的蓄電池需要至少1.25厘米的間距和良好的通風 |
| 注3：如果使用阻燃材料外殼，型號后面將加上"FR"字樣（如：UPS12-100FR） |
