MPS12-65
標準系列閥控鉛酸蓄電池
12V 10小時率容量為65AH
12V 15分鐘恒功率為每個單格235瓦特 |
|
標準系列閥控鉛酸蓄電池是為不間斷電源系統、緊急照明、通訊、綜合應用和其它浮充應用而設計
|
|
|
MPS 12-65 規格
|
|
每個電池單格數
|
電池電壓
|
重量
|
電解液
|
最大放電電流
|
短路電流
|
內阻60赫茲（歐姆）
|
|
6
|
12.84伏
|
25公斤
|
吸附式硫酸密度 1.300
|
600安培
|
0.1秒時3100安培
|
0.0050歐姆
|
|
| |
| 容量 |
235瓦特/單格（在25oC終止電壓為1.67V/CELL的15分鐘恒功率）
65.0AH（在25oC終止電壓為1.75V/CELL的20小時率容量）
63.1AH（在20oC終止電壓為1.80V/CELL的10小時率容量）
|
| 工作溫度范圍 |
放電 ：-40oC到71oC，充電：-23oC到60oC（應用溫度補償后的電壓充電）
|
| 推薦的工作溫度范圍 |
23oC到27oC
|
| 浮充電壓 |
平均在25oC時，電池浮充電壓設定在13.5V到13.8VDC |
| 推薦的最大充電電流 |
C/5A（10小時率容量的1/5倍電流）（即在100％放電深度下為13.0A） |
| 均衡和循環應用時的充電電壓 |
平均在25oC時，電池均充電壓設定在14.4V到14.8VDC
|
| 最大交流周波（充電器） |
為最佳效果建議浮充電壓波動小于0.5％RMS或1.5％的峰到峰值
允許最大交流周波浮充電壓 =（4％P-P）
允許最大交流周波電流 =3.75A RMS（C/20）
|
| 自放電 |
MPS系列電池在25oC環境可以儲存6個月，然后需要進行一次刷新充電。如果在較高溫度儲存，刷新充電的間隔時間要短些
|
| 附件 |
可利用內部連接線、機架和機柜
|
| 端柱 |
"L"型端柱帶有0.28英寸孔可接受0.25英寸螺栓
|
| 端柱最初安裝時的扭力 |
40英寸-磅（4.5牛-米）
|
| 年度復檢時端柱的扭力 |
32英寸-磅（3.48牛-米）
|
|
| |
| 外型規格尺寸（MM） |
長 |
寬 |
高 |
高（包括端子） |
近似重量（KG） |
| 260.9 |
173.3 |
200.3 |
224.0 |
25.0 |
|
|
注1：所有尺寸僅供參考,規格的修改將不預先通知
|
| |
| 12V-65AH 20小時率容量 25oC放電至終止電壓1.75V/CELL時的安時容量(AH) |
| 小時放電 |
1.00 |
2.00 |
3.00 |
4.00 |
5.00 |
6.00 |
7.00 |
8.00 |
10.00 |
12.00 |
20.00 |
24.00 |
72.00 |
100.00 |
| AH 容量 |
46.1 |
52.6 |
56.1 |
58.4 |
60.2 |
62.0 |
63.3 |
64.9 |
66.7 |
67.8 |
70.5 |
71.0 |
72.8 |
73.3 |
|
| |
|
|
| |
| 恒功率放電率--在25oC時每單格的瓦特數（W） |
|
| 到終止電壓所運行的時間（分鐘） |
|
|
每單格
終止電壓
|
5 |
10 |
15 |
20 |
30 |
40 |
45 |
50 |
60 |
90 |
| 1.75 |
367 |
273 |
221 |
183 |
146 |
121 |
111 |
102 |
87.4 |
60.2 |
| 1.70 |
395 |
291 |
230 |
193 |
150 |
123 |
113 |
103 |
88.4 |
61.1 |
| 1.67 |
404 |
296 |
235 |
195 |
151 |
124 |
114 |
103 |
88.8 |
61.4 |
| 1.65 |
414 |
299 |
237 |
196 |
152 |
125 |
115 |
104 |
89.3 |
61.7 |
| 1.60 |
423 |
305 |
239 |
197 |
153 |
126 |
116 |
105 |
90.2 |
62.0 |
|
| |

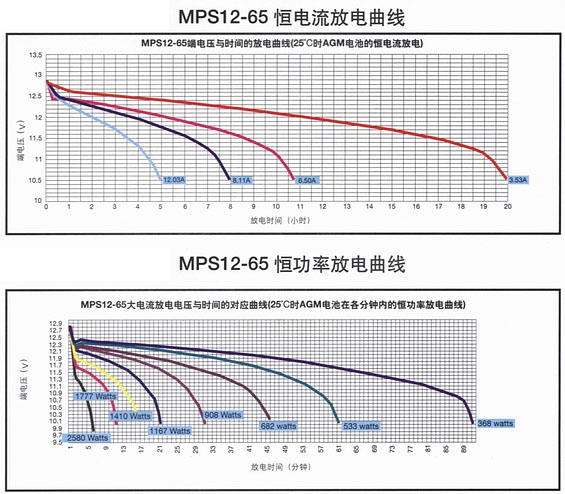

恒電流放電率--在25oC時電池的放電電流（A）
到終止電壓所運行的時間（小時） |
|
每單格
終止電壓
|
.083 |
.25 |
.50 |
.75 |
1 |
2 |
3 |
5 |
8 |
10 |
12 |
20 |
24 |
72 |
100 |
| 1.90 |
118 |
85 |
57.3 |
47.0 |
36.7 |
22.7 |
16.3 |
10.9 |
7.29 |
6.02 |
5.09 |
3.09 |
2.59 |
0.88 |
0.65 |
| 1.85 |
151 |
103 |
65.8 |
53.3 |
40.9 |
24.0 |
17.2 |
11.4 |
7.57 |
6.20 |
5.25 |
3.29 |
2.76 |
0.96 |
0.70 |
| 1.80 |
179 |
114 |
72.4 |
58.3 |
44.2 |
25.4 |
18.1 |
11.8 |
7.89 |
6.50 |
5.51 |
3.45 |
2.90 |
1.00 |
0.72 |
| 1.75 |
199 |
123 |
76.1 |
61.1 |
46.1 |
26.3 |
18.7 |
12.0 |
8.11 |
6.67 |
5.65 |
3.53 |
2.96 |
1.02 |
0.73 |
|
| |
| 注2：安裝好的蓄電池需要至少1.25厘米的間距和良好的通風 |
| 注3：如果使用阻燃材料外殼，型號后面將加上"FR"字樣（如：UPS12-100FR） |
