MPS12-100
標準系列閥控鉛酸蓄電池
12V 20小時率容量為100AH
12V 15分鐘恒功率為每個單格330瓦特 |
|
標準系列閥控鉛酸蓄電池是為不間斷電源系統、緊急照明、通訊、綜合應用和其它浮充應用而設計
|
|
|
MPS 12-100 規格
|
| 每個電池單格數 |
電池電壓 |
重量 |
電解液 |
最大放電電流 |
短路電流 |
內阻60赫茲（歐姆） |
| 6 |
12.84伏 |
32.5公斤 |
吸附式硫酸密度 1.300 |
800安培 |
0.1秒時3600安培 |
0.0035歐姆 |
|
| |
| 容量 |
330瓦特/單格（在25oC終止電壓為1.67V/CELL的15分鐘恒功率）
100.0AH（在25oC終止電壓為1.75V/CELL的20小時率容量）
86.2AH（在20oC終止電壓為1.80V/CELL的10小時率容量）
|
| 工作溫度范圍 |
放電 ：-40oC到71oC，充電：-23oC到60oC（應用溫度補償后的電壓充電）
|
| 推薦的工作溫度范圍 |
23oC到27oC
|
| 浮充電壓 |
平均在25oC時，電池浮充電壓設定在13.5V到13.8VDC |
| 推薦的最大充電電流 |
C/5A（20小時率容量的1/5倍電流）（即在100％放電深度下為20.0A） |
| 均衡和循環應用時的充電電壓 |
平均在25oC時，電池均充電壓設定在14.4V到14.8VDC
|
| 最大交流周波（充電器） |
為最佳效果建議浮充電壓波動小于0.5％RMS或1.5％的峰到峰值
允許最大交流周波浮充電壓 =（4％P-P）
允許最大交流周波電流 =5.0A RMS（C/20）
|
| 自放電 |
MPS系列電池在25oC環境可以儲存6個月，然后需要進行一次刷新充電。如果在較高溫度儲存，刷新充電的間隔時間要短些
|
| 附件 |
可利用內部連接線、機架和機柜
|
| 端柱 |
"L"型端柱帶有0.28英寸孔可接受0.25英寸螺栓
|
| 端柱最初安裝時的扭力 |
65英寸-磅（7.35牛-米）
|
| 年度復檢時端柱的扭力 |
52英寸-磅（5.88牛-米）
|
|
| |
| 外型規格尺寸（MM） |
長 |
寬 |
高 |
高（包括端子） |
近似重量（KG） |
| 340.9 |
172.7 |
213.1 |
240.8 |
32.5 |
|
|
注1：所有尺寸僅供參考，規格的修改將不預先通知
|
| |
| 12V-100AH 20小時率容量 25oC放電至終止電壓1.75V/CELL時的安時容量(AH) |
| 小時放電 |
1.00 |
2.00 |
3.00 |
4.00 |
5.00 |
6.00 |
7.00 |
8.00 |
10.00 |
12.00 |
20.00 |
24.00 |
72.00 |
100.00 |
| AH 容量 |
61.5 |
69.5 |
75.0 |
78.3 |
81.0 |
84.0 |
86.0 |
88.0 |
90.8 |
93.5 |
100.0 |
100.5 |
103.0 |
104.0 |
|
| |
|
|
| |
| 恒功率放電率--在25oC時每單格的瓦特數（W） |
|
| 到終止電壓所運行的時間（分鐘） |
|
| 每單格 終止電壓 |
5 |
10 |
15 |
20 |
30 |
40 |
45 |
50 |
60 |
90 |
| 1.75 |
510 |
375 |
305 |
260 |
200 |
163 |
150 |
138 |
120 |
84.0 |
| 1.70 |
540 |
400 |
320 |
267 |
205 |
168 |
155 |
141 |
121 |
85.0 |
| 1.67 |
565 |
420 |
330 |
275 |
208 |
170 |
157 |
143 |
123 |
87.5 |
| 1.65 |
570 |
424 |
333 |
277 |
209 |
171 |
158 |
144 |
124 |
88.0 |
| 1.60 |
590 |
435 |
345 |
285 |
212 |
173 |
160 |
146 |
125 |
89.5 |
|
| |

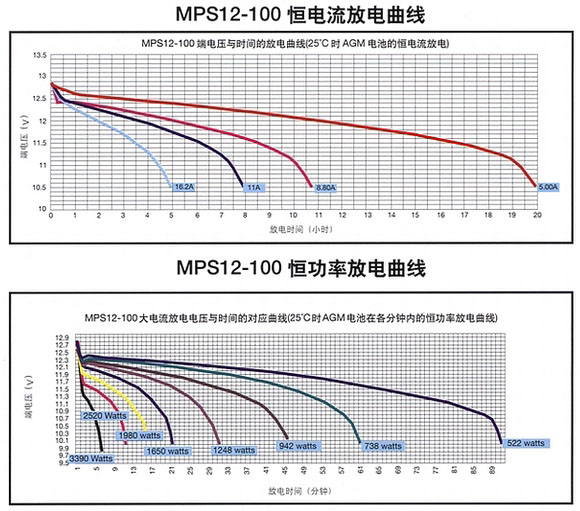

| 恒電流放電率--在25oC時電池的放電電流（A） |
|
| 到終止電壓所運行的時間（小時） |
|
| 每單格 終止電壓 |
.083 |
.25 |
.50 |
.75 |
1 |
2 |
3 |
5 |
8 |
10 |
12 |
20 |
24 |
72 |
100 |
| 1.90 |
156 |
110 |
75.0 |
61.0 |
47.0 |
28.9 |
21.0 |
14.0 |
9.50 |
7.90 |
6.73 |
4.34 |
3.65 |
1.26 |
.091 |
| 1.85 |
203 |
136 |
92.0 |
73.5 |
55.0 |
31.4 |
22.8 |
15.0 |
10.1 |
8.44 |
7.23 |
4.67 |
3.92 |
1.37 |
0.99 |
| 1.80 |
240 |
151 |
99.0 |
79.5 |
60.1 |
34.0 |
24.2 |
15.8 |
10.7 |
8.80 |
7.58 |
4.89 |
4.10 |
1.42 |
1.03 |
| 1.75 |
274 |
162 |
105 |
83.2 |
61.5 |
34.8 |
25.0 |
16.2 |
11.0 |
9.08 |
7.79 |
5.00 |
4.19 |
1.43 |
1.04 |
|
| |
| 注2：安裝好的蓄電池需要至少1.25厘米的間距和良好的通風 |
| 注3：如果使用阻燃材料外殼，型號后面將加上"FR"字樣（如：UPS12-100FR） |
