UPS12-200
高倍率閥控鉛酸蓄電池
12V 20小時率容量為54安時
12V 15分鐘恒功率為每個單格203瓦特
|
|
高倍率系列閥控鉛酸蓄電池是特別為短時間、大電流放電及浮充應用而設計
|
|
|
UPS12-200 規格
|
| 每個電池單格數 |
電池電壓 |
重量 |
電解液 |
最大放電電流 |
短路電流 |
內阻60赫茲（歐姆） |
| 6 |
12.84伏 |
18.0公斤 |
吸附式硫酸密度 1.300 |
600安培 |
0.1秒時3000安培 |
0.0045歐姆 |
|
| |
| 容量 |
203瓦特/單格（在25oC終止電壓為1.67V/CELL的15分鐘恒功率）
54.0AH（在25oC終止電壓為1.75V/CELL的20小時率容量）
49.0AH（在20oC終止電壓為1.80V/CELL的10小時率容量）
|
| 工作溫度范圍 |
放電 ：-40oC到71oC，充電：-23oC到60oC（應用溫度補償后的電壓充電）
|
| 推薦的工作溫度范圍 |
23oC到27oC
|
| 浮充電壓 |
平均在25oC時，電池浮充電壓設定在13.5V到13.8VDC |
| 推薦的最大充電電流 |
C/5A（20小時率容量的1/5倍電流）（即在100％放電深度下為10.8A） |
| 均衡和循環應用時的充電電壓 |
平均在25oC時，電池均充電壓設定在14.4V到14.8VDC
|
| 最大交流周波（充電器） |
為最佳效果建議浮充電壓波動小于0.5％RMS或1.5％的峰到峰值
允許最大交流周波浮充電壓 =1.4％RMS（4％P-P）
允許最大交流周波電流 =2.7A RMS（C/20）
|
| 自放電 |
UPS系列電池在25oC環境可以儲存6個月，然后需要進行一次刷新充電。如果在較高溫度儲存，刷新充電的間隔時間要短些
|
| 附件 |
可利用內部連接線、機架和機柜
|
| 端柱 |
"L"型端柱帶有0.28英寸孔可接受0.25英寸螺栓
|
| 端柱最初安裝時的扭力 |
40英寸-磅（4.5牛-米）
|
| 年度復檢時端柱的扭力 |
32英寸-磅（3.48牛-米）
|
|
| |
| 外型規格尺寸（MM） |
長 |
寬 |
高 |
高（包括端子） |
近似重量（KG） |
| 228.3 |
138.9 |
200.8 |
224.5 |
18.0 |
|
|
注1：所有尺寸僅供參考，規格的修改將不預先通知
|
| |
12V-15分鐘放電到1.67V每單格 每單格的放電功率為203瓦特
25oC時每單格恒功率放電的瓦特數對應到終止電壓時的運行時間（分鐘） |
| 每單格 終止電壓 |
5 |
10 |
15 |
20 |
30 |
40 |
45 |
50 |
60 |
90 |
| 1.67 |
370 |
255 |
203 |
168 |
125 |
101 |
92 |
85 |
74 |
53 |
|
| |
|
|
| |
| 恒功率放電率--在25oC時每單格的瓦特數（W） |
|
| 到終止電壓所運行的時間（分鐘） |
|
|
每單格
終止電壓
|
5 |
10 |
15 |
20 |
30 |
40 |
45 |
50 |
60 |
90 |
| 1.75 |
338 |
240 |
194 |
162 |
122 |
99 |
90 |
83 |
72 |
52 |
| 1.70 |
360 |
251 |
200 |
167 |
124 |
100 |
92 |
84 |
73 |
53 |
| 1.67 |
370 |
255 |
203 |
168 |
125 |
101 |
92 |
85 |
74 |
53 |
| 1.65 |
375 |
257 |
204 |
169 |
126 |
101 |
92 |
85 |
74 |
53 |
| 1.60 |
387 |
261 |
206 |
170 |
126 |
102 |
93 |
86 |
74 |
53 |
|
| |

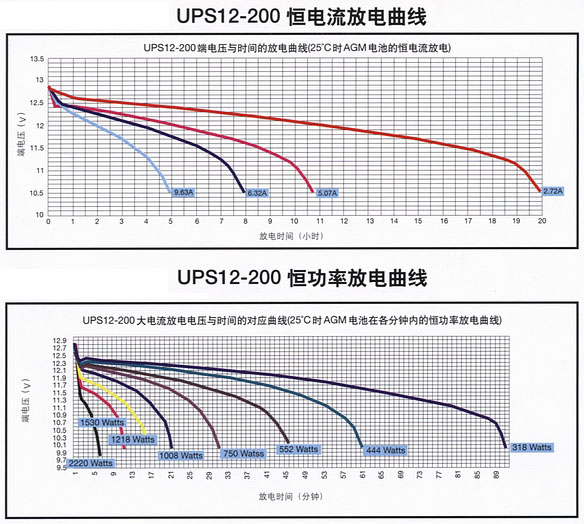

| 恒電流放電率--在25oC時電池的放電電流（A） |
|
| 到終止電壓所運行的時間（小時） |
|
|
每單格
終止電壓
|
.083 |
.25 |
.50 |
.75 |
1 |
2 |
3 |
5 |
8 |
10 |
12 |
20 |
24 |
72 |
100 |
| 1.90 |
131 |
78.6 |
51.3 |
38.9 |
31.3 |
18.2 |
13.0 |
8.35 |
5.50 |
4.49 |
3.80 |
2.37 |
1.99 |
0.70 |
0.51 |
| 1.85 |
153 |
90.4 |
57.7 |
43.3 |
34.5 |
19.8 |
14.1 |
9.05 |
5.96 |
4.87 |
4.12 |
2.57 |
2.17 |
0.76 |
0.56 |
| 1.80 |
172 |
98.7 |
61.9 |
46.1 |
36.5 |
20.8 |
14.7 |
9.45 |
6.21 |
5.07 |
4.29 |
2.67 |
2.25 |
0.79 |
0.58 |
| 1.75 |
189 |
104 |
64.4 |
47.7 |
37.6 |
21.3 |
15.1 |
9.63 |
6.32 |
5.16 |
4.36 |
2.72 |
2.29 |
0.80 |
0.59 |
|
| |
| 注2：安裝好的蓄電池需要至少1.25厘米的間距和良好的通風 |
| 注3：如果使用阻燃材料外殼，型號后面將加上"FR"字樣（如：UPS12-100FR） |
