UPS12-270
高倍率閥控鉛酸蓄電池
12V 20小時率容量為75安時
12V 15分鐘恒功率為每個單格282瓦特 |
|
高倍率系列閥控鉛酸蓄電池是特別為短時間、大電流放電及浮充應用而設計
|
|
| UPS12-270 規格 |
| 每個電池單格數 |
電池電壓 |
重量 |
電解液 |
最大放電電流 |
短路電流 |
內阻60赫茲（歐姆） |
| 6 |
12.84伏 |
26.0公斤 |
吸附式硫酸密度 1.300 |
800安培 |
0.1秒時3600安培 |
0.0040歐姆 |
|
| |
| 容量 |
282瓦特/單格（在25oC終止電壓為1.67V/CELL的15分鐘恒功率） 75.0AH（在25oC終止電壓為1.75V/CELL的20小時率容量） 66.0AH（在20oC終止電壓為1.80V/CELL的10小時率容量）
|
| 工作溫度范圍 |
放電 ：-40oC到71oC，充電：-23oC到60oC（應用溫度補償后的電壓充電）
|
| 推薦的工作溫度范圍 |
23oC到27oC
|
| 浮充電壓 |
平均在25oC時，電池浮充電壓設定在13.5V到13.8VDC |
| 推薦的最大充電電流 |
C/5A（20小時率容量的1/5倍電流）（即在100％放電深度下為15A） |
| 均衡和循環應用時的充電電壓 |
平均在25oC時，電池均充電壓設定在14.4V到14.8VDC
|
| 最大交流周波（充電器） |
為最佳效果建議浮充電壓波動小于0.5％RMS或1.5％的峰到峰值 允許最大交流周波浮充電壓 =1.4％RMS（4％P-P） 允許最大交流周波電流 =3.75A RMS（C/20）
|
| 自放電 |
UPS系列電池在25oC環境可以儲存6個月，然后需要進行一次刷新充電。如果在較高溫度儲存，刷新充電的間隔時間要短些
|
| 附件 |
可利用內部連接線、機架和機柜
|
| 端柱 |
"L"型端柱帶有0.28英寸孔可接受0.25英寸螺栓
|
| 端柱最初安裝時的扭力 |
40英寸-磅（4.5牛-米）
|
| 年度復檢時端柱的扭力 |
32英寸-磅（3.48牛-米）
|
|
| |
| 外型規格尺寸（MM） |
長 |
寬 |
高 |
高（包括端子） |
近似重量（KG） |
| 260.9 |
173.3 |
200.3 |
224.0 |
26.0 |
|
|
注1：所有尺寸僅供參考，規格的修改將不預先通知
|
| |
|
12V-15分鐘放電到1.67V每單格 每單格的放電功率為282瓦特
25oC時每單格恒功率放電的瓦特?cái)?shù)對應到終止電壓時的運行時間（分鐘）
|
|
每單格 終止電壓
|
5 |
10 |
15 |
20 |
30 |
40 |
45 |
50 |
60 |
90 |
| 1.67 |
524 |
361 |
282 |
234 |
176 |
143 |
130 |
120 |
104 |
82 |
|
| |
|
|
| 恒功率放電率--在25oC時每單格的瓦特?cái)?shù)（W） |
|
| 到終止電壓所運行的時間（分鐘） |
|
|
每單格
終止電壓
|
5 |
10 |
15 |
20 |
30 |
40 |
45 |
50 |
60 |
90 |
| 1.75 |
484 |
342 |
270 |
225 |
170 |
139 |
127 |
117 |
102 |
80 |
| 1.70 |
512 |
356 |
279 |
231 |
175 |
141 |
129 |
119 |
104 |
82 |
| 1.67 |
524 |
361 |
282 |
234 |
176 |
143 |
130 |
120 |
104 |
82 |
| 1.65 |
531 |
364 |
284 |
235 |
177 |
143 |
131 |
121 |
105 |
82 |
| 1.60 |
544 |
370 |
287 |
237 |
178 |
144 |
132 |
122 |
105 |
82 |
|
| |

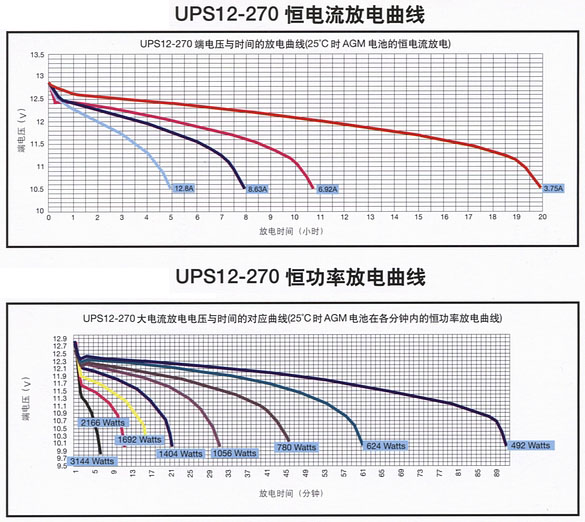

| 恒電流放電率--在25oC時電池的放電電流（A） |
|
| 到終止電壓所運行的時間（小時） |
|
|
每單格
終止電壓
|
.083 |
.25 |
.50 |
.75 |
1 |
2 |
3 |
5 |
8 |
10 |
12 |
20 |
24 |
72 |
100 |
| 1.90 |
126 |
90.0 |
61.0 |
50.0 |
39.0 |
24.2 |
17.3 |
11.6 |
7.75 |
6.40 |
5.42 |
3.29 |
2.75 |
0.94 |
0.69 |
| 1.85 |
161 |
110 |
70.0 |
56.7 |
43.5 |
25.5 |
18.3 |
12.1 |
8.05 |
6.60 |
5.59 |
3.50 |
2.94 |
1.02 |
0.74 |
| 1.80 |
190 |
121 |
77.0 |
62.0 |
47.0 |
27.0 |
19.3 |
12.6 |
8.39 |
6.92 |
5.86 |
3.67 |
3.08 |
1.06 |
0.77 |
| 1.75 |
212 |
131 |
81.0 |
65.0 |
49.0 |
28.0 |
19.9 |
12.8 |
8.63 |
7.10 |
6.01 |
3.75 |
3.15 |
1.08 |
0.78 |
|
| |
| 注2：安裝好的蓄電池需要至少1.25厘米的間距和良好的通風 |
| 注3：如果使用阻燃材料外殼，型號后面將加上"FR"字樣（如：UPS12-100FR） |
