UPS12-310
高倍率閥控鉛酸蓄電池
12V 20小時率容量為88安時
12V 15分鐘恒功率為每個單格330瓦特
|
|
高倍率系列閥控鉛酸蓄電池是特別為短時間、大電流放電及浮充應用而設計
|
|
|
UPS12-310 規格
|
|
每個電池單格數
|
電池電壓
|
重量
|
電解液
|
最大放電電流
|
短路電流
|
內阻60赫茲（歐姆）
|
| 6 |
12.84伏 |
30.0公斤 |
吸附式硫酸密度 1.300 |
800安培 |
0.1秒時4200安培 |
0.0030歐姆 |
|
| |
| 容量 |
330瓦特/單格（在25oC終止電壓為1.67V/CELL的15分鐘恒功率）
88.0AH（在25oC終止電壓為1.75V/CELL的20小時率容量）
76.0AH（在20oC終止電壓為1.80V/CELL的10小時率容量）
|
| 工作溫度范圍 |
放電 ：-40oC到71oC，充電：-23oC到60oC（應用溫度補償后的電壓充電）
|
| 推薦的工作溫度范圍 |
23oC到27oC
|
| 浮充電壓 |
平均在25oC時，電池浮充電壓設定在13.5V到13.8VDC |
| 推薦的最大充電電流 |
C/5A（20小時率容量的1/5倍電流）（即在100％放電深度下為17.6A） |
| 均衡和循環應用時的充電電壓 |
平均在25oC時，電池均充電壓設定在14.4V到14.8VDC
|
| 最大交流周波（充電器） |
為最佳效果建議浮充電壓波動小于0.5％RMS或1.5％的峰到峰值
允許最大交流周波浮充電壓 =1.4％RMS（4％P-P）
允許最大交流周波電流 =4.4A RMS（C/20）
|
| 自放電 |
UPS系列電池在25oC環境可以儲存6個月，然后需要進行一次刷新充電。如果在較高溫度儲存，刷新充電的間隔時間要短些
|
| 附件 |
可利用內部連接線、機架和機柜
|
| 端柱 |
"L"型端柱帶有0.28英寸孔可接受0.25英寸螺栓
|
| 端柱最初安裝時的扭力 |
65英寸-磅（7.4牛-米）
|
| 年度復檢時端柱的扭力 |
52英寸-磅（5.88牛-米）
|
|
| |
| 外型規格尺寸（MM） |
長 |
寬 |
高 |
高（包括端子） |
近似重量（KG） |
| 305.8 |
173.4 |
202.1 |
229.8 |
30.0 |
|
|
注1：所有尺寸僅供參考，規格的修改將不預先通知
|
| |
12V-15分鐘放電到1.67V每單格 每單格的放電功率為330瓦特
25oC時每單格恒功率放電的瓦特數對應到終止電壓時的運行時間（分鐘） |
| 每單格 終止電壓 |
5 |
10 |
15 |
20 |
30 |
40 |
45 |
50 |
60 |
90 |
| 1.67 |
608 |
423 |
330 |
273 |
205 |
165 |
151 |
139 |
120 |
93 |
|
| |
|
|
| |
| 恒功率放電率--在25oC時每單格的瓦特數（W） |
|
| 到終止電壓所運行的時間（分鐘） |
|
| 每單格 終止電壓 |
5 |
10 |
15 |
20 |
30 |
40 |
45 |
50 |
60 |
90 |
| 1.75 |
555 |
397 |
314 |
262 |
199 |
161 |
147 |
136 |
118 |
92 |
| 1.70 |
519 |
415 |
325 |
270 |
203 |
164 |
150 |
138 |
120 |
93 |
| 1.67 |
608 |
423 |
330 |
273 |
205 |
165 |
151 |
139 |
120 |
93 |
| 1.65 |
616 |
427 |
332 |
274 |
205 |
166 |
151 |
139 |
120 |
93 |
| 1.60 |
633 |
434 |
336 |
277 |
205 |
167 |
152 |
140 |
121 |
93 |
|
| |

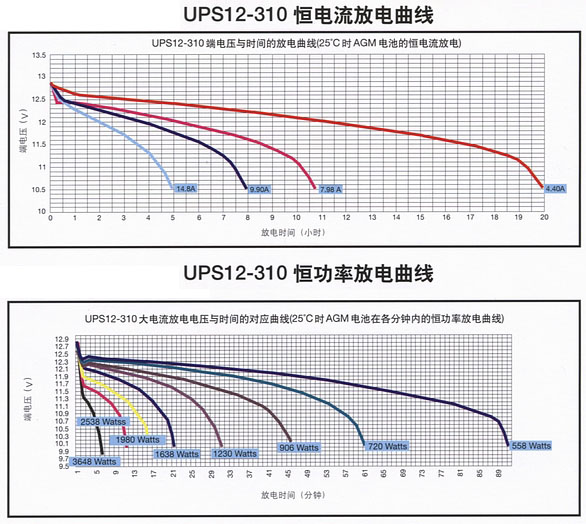

| 恒電流放電率--在25oC時電池的放電電流（A） |
|
| 到終止電壓所運行的時間（小時） |
|
| 每單格 終止電壓 |
.083 |
.25 |
.50 |
.75 |
1 |
2 |
3 |
5 |
8 |
10 |
12 |
20 |
24 |
72 |
100 |
| 1.90 |
145 |
101 |
68.0 |
54.0 |
41.4 |
25.4 |
18.5 |
12.3 |
8.40 |
6.95 |
5.93 |
3.83 |
3.24 |
1.11 |
0.81 |
| 1.85 |
184 |
120 |
77.0 |
62.3 |
47.7 |
28.2 |
20.5 |
13.5 |
9.10 |
7.60 |
6.50 |
4.11 |
3.45 |
1.20 |
0.87 |
| 1.80 |
222 |
132 |
85.0 |
68.0 |
51.0 |
30.3 |
22.0 |
14.4 |
9.60 |
7.98 |
6.75 |
4.30 |
3.61 |
1.25 |
0.90 |
| 1.75 |
252 |
144 |
90.0 |
72.1 |
54.3 |
31.0 |
22.5 |
14.8 |
9.90 |
8.14 |
6.97 |
4.40 |
3.68 |
1.26 |
0.92 |
|
| |
| 注2：安裝好的蓄電池需要至少1.25厘米的間距和良好的通風 |
| 注3：如果使用阻燃材料外殼，型號后面將加上"FR"字樣（如：UPS12-100FR） |
