一、標準：

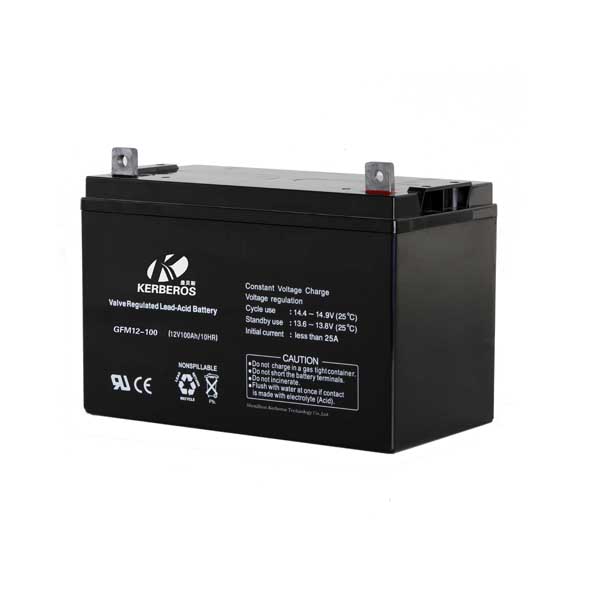

GFM系列閥控密封式鉛酸蓄電池符合如下標準：
1、JIS C 8707-1992 陰極吸收式密封固定型鉛酸蓄電池標準
2、JB/T 8451-96 中華人民共和國機械行業標準
3、YD/T 799-2002 中華人民共和國通信行業標準
4、DL/T 637-1997 中華人民共和國電力行業標準
二、應用范圍：
（1）電話交換機 （7）辦公自動化系統
（2） 電器設備、醫療設備及儀器儀表 （8）無線電通訊系統
（3） 計算機不間斷電源 （9）應急照明
（4） 輸變電站、開關控制和事故照明 （10） 便攜式電器及采礦系統
（5） 消防、安全及報警監測 （11）交通及航標信號燈
（6） 汽車電池及船用起動
三、主要特點；
1 、免補水、維護簡單
采用特殊設計克服了電池在充電過程中電解失水的現象，電池在使用過程中電液體積和比重幾乎沒有變化，因此電池在使用壽命期間完全無需補水，維護簡單。
2、 密封安全、安裝簡單
電池內沒有流動的電液，電池立式、側臥安裝使用均可，無電液滲漏之患，而且在正常充電過程中電池不會產生酸霧。因此可將電池安裝在辦公室或配套設備房?jī)?nèi)，而無需另建專用電池房，降低工程造價。
3、 使用壽命長
采用了耐腐性良好的鉛鈣合金板柵，在25℃的環境溫度下，正常浮充壽命可達6年以上。
4、 高功率放電性能好
采用了內阻值很小的優質極板和玻纖隔板，而且裝配較緊，使得電池內阻極小。在-40℃~60℃溫度范圍內進行大電流放電，其輸出功率比常規電池可高出15%左右。
5、 安裝使用方便
電池出廠時已經完全充電，用戶拿到電池后即可安裝投入使用。
四、GFM系列蓄電池外形尺寸及其重量參數
|
電 池
型 號
|
外殼
材料
|
標 準
電 壓
（V）
|
10HR
容 量
（Ah）
|
最大外形尺寸
|
參考重量
Kg
|
配套螺絲
（mm）
|
|
長
|
寬
|
高
|
總高
|
|
GFM24
|
ABS
|
12
|
24
|
166
|
176
|
128
|
128
|
8.5
|
M5X16
|
|
GFM28
|
ABS
|
12
|
28
|
166
|
127
|
175
|
182
|
9.2
|
M5X20
|
|
GFM34
|
ABS
|
12
|
34
|
196
|
130
|
155
|
179
|
11.5
|
M5X20
|
|
GFM38
|
ABS
|
12
|
38
|
198
|
166
|
170
|
170
|
12.5
|
M5X20
|
|
GFM40
|
PP
|
12
|
40
|
227
|
132
|
222
|
222
|
14.5
|
M6X20
|
|
GFM50
|
PP
|
12
|
50
|
262
|
171
|
224
|
224
|
17.5
|
M6X20
|
|
ABS
|
12
|
50
|
260
|
170
|
222
|
222
|
17.5
|
M6X20
|
|
GFM60
|
PP
|
12
|
60
|
262
|
171
|
224
|
224
|
20
|
M6X20
|
|
ABS
|
12
|
60
|
260
|
170
|
222
|
222
|
20
|
M6X20
|
|
GFM65
|
ABS
|
12
|
65
|
350
|
167
|
178
|
185
|
21.5
|
M6X20
|
|
GFM70
|
PP
|
12
|
70
|
303
|
173
|
221
|
221
|
23.5
|
M6X20
|
|
ABS
|
12
|
70
|
260
|
170
|
222
|
222
|
23.5
|
M6X20
|
|
GFM75
|
ABS
|
12
|
75
|
350
|
167
|
178
|
185
|
26
|
M6X20
|
|
GFM80
|
ABS
|
12
|
80
|
351
|
166
|
175
|
175
|
25
|
M6X20
|
|
GFM90
|
PP
|
12
|
90
|
415
|
175
|
212
|
234
|
29
|
M6X20
|
|
ABS
|
12
|
90
|
331
|
175
|
216
|
240
|
28
|
M8X25
|
|
GFM100
|
PP
|
12
|
100
|
415
|
175
|
228
|
228
|
30.5
|
M6X20
|
|
ABS
|
12
|
100
|
331
|
175
|
216
|
240
|
31
|
M8X25
|
|
GFM120
|
ABS
|
12
|
120
|
331
|
175
|
216
|
240
|
33.5
|
M8X25
|
|
GFM150
|
PP
|
12
|
150
|
496
|
205
|
207
|
241
|
48
|
M8X25
|
|
ABS
|
12
|
150
|
494
|
205
|
207
|
241
|
49
|
M8X25
|
|
GFM200
|
PP
|
12
|
200
|
497
|
260
|
207
|
241
|
62
|
M8X25
|
|
ABS
|
12
|
200
|
496
|
250
|
207
|
215
|
62
|
M10X25
|
五、蓄電池特性曲線

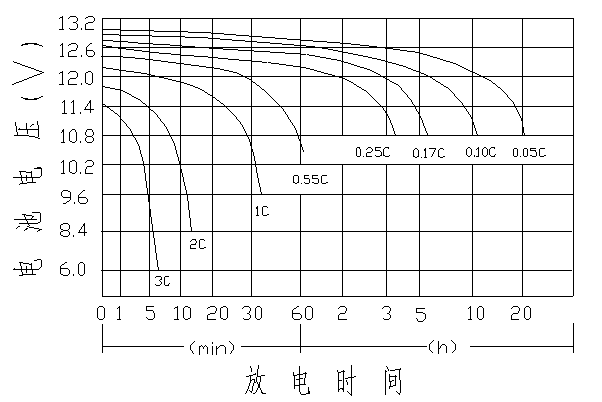

1、蓄電池放電曲線
10小時率（0.1CA）、5小時率（0.17CA）、3小時率（0.25CA）放電終止電壓為：10.8V/臺；1小時率（0.55CA）放電終止電壓為：10.5V/臺
電池放電的終止電壓最低不超過9.6V/只，以保證電池不會過放電。

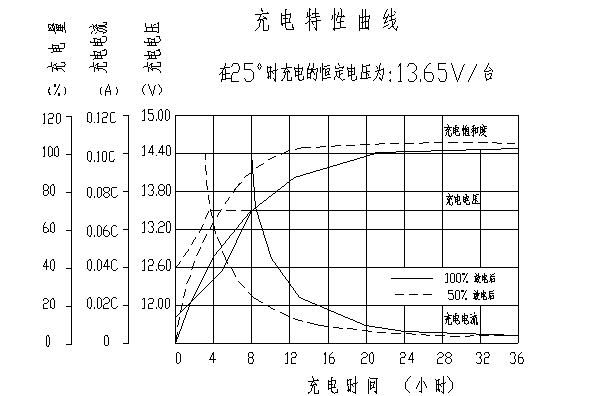

2、充電曲線
蓄電池要求采用恒壓限流的充電方式，充電電壓在13.65±0.02V/臺范圍內，充電設備必須保持恒定功能且穩壓精度小于1%，充電瞬間的最大電流不超過0.25C10A。

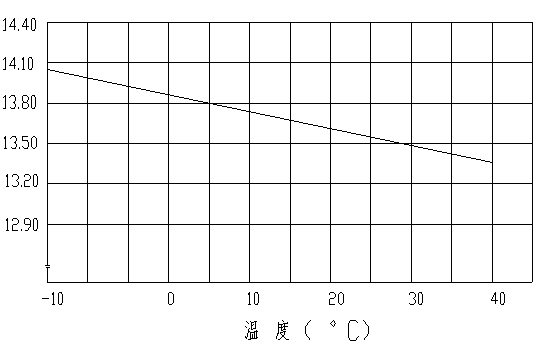

3、浮充電壓與溫度的關系曲線：
環境溫度在25℃時，電池的浮充電壓為：13.65±0.1V/臺；電池的浮充電壓值應隨著環境溫度的降低而適量增加，隨著環境溫度的升高而適量減少，其關系曲線見下圖：
（注明：GFM系列蓄電池都不適宜在40℃以上的環境中長期使用）

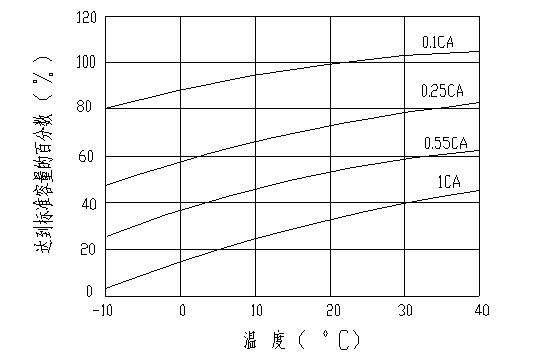

4、容量與溫度的關系曲線
蓄電池不同放電率的放電容量值都會隨著環境溫度的升高而緩慢增加，其關系曲線見下圖：

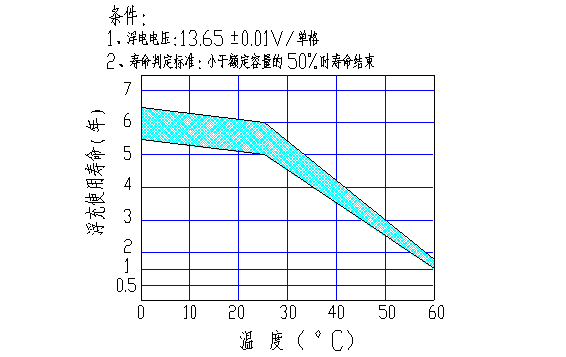

5、蓄電池壽命與溫度的關系曲線
在環境溫度15~25℃且正確使用情況下，GFM系列蓄電池的浮充電使用設計壽命為：5~6年。環境溫度對電池壽命有很大的影響，當環境溫度每升高10℃，電池壽命約減少25%。因此為了延長電池壽命，電池房應安裝空調，使室溫保持在15~25℃。
六、電池的安裝要求：
1、首先應檢查蓄電池的包裝有無損壞，然后仔細拆開包裝逐只檢查電池是否完好；并檢查電池出廠日期。
2、由于電池組的電壓較高，安裝時應使用絕緣工具并帶好絕緣手套，防止電擊。
3、電池應安裝在遠離熱源和可能產生火花（大于2米）的地方，安裝電池的場所必須有良好的排風通風條件。如有可能電池室應安裝空調器以確保電池運行的環境溫度在15~25℃，使得電池有較長的使用壽命。
4、為了便于電池散熱，每?jī)芍浑姵刂g的間距應在保持20mm以上。在電池連接之前，應以銅絲刷或砂布將極柱的連接表面刷至出現金屬光澤。
5、電池之間的相互連接，極性必須正確，并且要連接十分牢固。電池組連接好后，將電池組的正極、 負極分別與充電設備的正極、負極相對應連接牢固。然后在連接部位涂抹一層凡士林。
6、為使電池組具有長的使用壽命，應采用品質優良的自動限流恒壓充電設備，在負載變化0~100%范圍內，充電設備應達到 1%的穩壓精度。
7、電池組安裝時要保證電池與地之間絕緣良好。
七、電池組的使用方法
|
序號
|
步 驟
|
正 常 情 況
|
處 理 措 施
|
|
1
|
開 路
電 壓
|
電池的開路電壓≥12.60V/臺
|
若開路電壓≤12.60V/臺時，電池組需再充電：以14.10±0.1V/臺X臺數的電壓恒壓充電24~48小時（可根據電池電壓高低而定）
|
|
2
|
充 電
|
1、浮充總電壓：13.65±0.1V/臺X 臺數
2、電池充電電流最大不超過0.25C10A
|
當浮充電流小于0.03CA時，可判斷電池基本充足電，可長期浮充運行。
|
|
3
|
放 電
|
放電電流、時間和終止電壓的參數設定參見：放電特性曲線
|
電池組放電過程中，若發現個別電池的放電情況異常時，需停止放電，此時電池組需要均衡充電：以14.10±0.1V/臺X臺數的電壓充電16~24小時。
|
|
4
|
再充電
|
恒壓充電電壓控制在14.10±0.1V/臺X臺數。
|
電池組放電后需及時進行再充電：以14.10±0.1V/臺X臺數的電壓恒壓充電16~24小時。（可根據電池的放電深度而定）
|
|
5
|
循環
使用
|
電池循環使用時：充電電壓：14.0～14.5V/臺。(最大電流≤0.2C10)
|
當充電電流≤0.03C10A時，需轉換為浮充電長期充電。
|
|
6
|
浮充
使用
|
電池浮充總電壓需控制在13.65±0.1V/臺X臺數，且浮充電流應≤0.01 C10A。
|
電池使用過程中，在定期檢測維護時，當發現單臺浮充電電壓超過基準值時或浮充電流＞0.01 C10A 時，電池組需均衡充電：以14.10±0.1V/臺X臺數的電壓恒壓充電16~24小時，然后再轉為浮充電觀察。
|
八、電池組的檢測、維護
電池組在正常浮充運行過程中，需作好如下檢測與維護，并要求作相應記錄：
|
頻 次
|
檢 測 內 容
|
基 準
|
維 護
|
|
每
月
|
檢測蓄電池組浮充總電流和總電壓
|
1、浮充總電流≤0.01 C10A；
2、浮充總電壓：13.65±0.1V/臺×臺數
|
1、當浮充總電流＞0.01 C10A 時，需對電池組均衡充電，然后再轉為浮充電觀察。（見電池組的使用方法）
2、當浮充總電壓超標時需調整到基準值
|
|
每
季
度
|
檢測蓄電池組每臺電池的浮充電壓
|
每臺電池浮充電為：
13.00~15.00V（1年內）
13.20~14.00V（1年后）
|
當電池浮充電壓超標時，需對電池組進行均衡充電，然后再轉為浮充電觀察。（見電池的使用方法）
|
|
每
半
年
|
1、檢查電池外觀以及電池外表溫度
2、檢查電池端子螺絲有無松動、銹蝕現象
|
1、電池外觀正常、外表溫度正常。
2、螺絲連接牢固、無銹蝕現象
|
1、發現異常先確認其造成原因，若是質量問題則通知廠家
2、擰緊端子螺絲，除銹蝕并用凡士林涂抹保護
|
|
每
年
|
蓄電池組放電檢查
|
以10HR放電率電流（0.1 C10A）放電3小時，電池放電終止電壓大于11.4 V/臺。
|
低于基準值時可對電池組進行均衡充電,再轉入浮充電觀察,（方法見電池組的使用方法）
|
九、蓄電池使用注意事項：
1、不得企圖拆卸和組裝電池，若因機械損壞電池致使硫酸沾到了皮膚或衣服上，立即用清水清洗，如果濺入眼睛，要盡快用大量的清水沖洗并立即找醫生治療。
2、不得將不同廠家的電池或新舊程度相差很大的電池混合在一組電池中使用，否則可能會導致電池的損壞。
3、最好不要將電池并聯進行充放電，否則可能會縮短電池使用壽命。
4、如果電池需要儲存，應先將電池充足電后再與充電設備分離，然后將電池儲存在陰涼 干燥、通風、清潔的地方。
5、不要使用有機溶劑而可用肥皂水清潔電池，使用的抹布（棉布類）應柔軟干凈，不得使用可能產生靜電的抹布（如化纖類）擦拭蓄電池以免發生意外。
6、電池在火中可能發生爆炸，不得將電池丟進火中。如果由于某種原因而引起電池發生起火、爆炸時，必須使用干粉滅火器（ABC干粉）。
7、使用后的報廢電池不應亂丟，而應交回電池經銷商作再生回收。
