一、應用范圍：
（1）通信用備用電源 （2）發電廠、水電站直流電源
（3） 變電站開關控制 （4）鐵路用直流電源
（5）太陽能、風能系統 （6） 移動機站
（7）不間斷電源系統 （7）消防、安全系統
二、特點
（1）長壽命
使用既有耐腐蝕性的特殊鉛鈣合金制成的柵板（格子體），擁有較長的浮充壽命。正常浮充電情況下產生的氣體可以很好的被吸引，所以正常操作情況下不會因電解液枯竭導致電池容量減低。
使用特殊隔板保持電解液的同時，強力壓緊正極板板面防止活性物質脫落。所以，可以長時期使用，是一種很經濟的蓄電池。
FM系列蓄電池，是在閥控式密封鉛酸蓄電池技術的基礎上實現了長壽命化。所以FM電池設計壽命為10～15年（25℃）。
（2）維護容易
由于浮充電時，電池內部產生的氧氣大部分被陰極板吸收還原成電解液，基本上沒有電解液的減少，所以完全不必象一般蓄電池那樣測量電解液的比重和補水。
（3）高倍率放電特性優良
采用孔率極高的特殊極板，并且端子和極柱一次成型，因而內阻較小，特別是大電流放電特性優良（1分鐘放電情況下，比以前的開放富液式蓄電池提高20％以上）。
（4）可橫向放置，縮小放置空間
電解液由特殊隔板保持，所以沒有流動的液體，不必?fù)?dān)心漏液。正常操作下，即使橫放狀態亦可使用。另外，端子形狀也考慮到電池排列的需要，接線操作簡單。
此外，不需要額外保留維護空間。由于電池是緊密的設計，所以可以縮小存放空間。而且，如果將電池橫向放置，就可以在前面接線及檢修，可以更加縮小其占據的空間。
（5）經濟性好
由于不需要補水及均衡充電，可以減少檢修費用及充電機可以簡化。不產生酸霧，相鄰機器亦不需要進行耐酸處理，所以整體經濟性好。
（6）有較高安全性
為預防產生過多的氣體，電池裝有安全閥。
另外，還裝有防爆過濾器，在構造上即使有火花接近，亦能防止引火至電池內部。
（7）自放電少
使用特殊鉛鈣合金制成的板柵，將自放電量限制到最小，可長期保存。
如上所述FM系列擁有諸多特長，帶觸媒栓的開放式鉛酸蓄電池相比較一覽表如表—1所示。
二、蓄電池外形尺寸及其重量參數
|
電 池
型 號
|
外 殼
材 料
|
標 準
電 壓
（V）
|
10 HR
容 量
（Ah）
|
最大外形尺寸
|
參 考
重 量
Kg
|
配 套
螺 絲
|
|
長
|
寬
|
高
|
總高
|
|
FM100（標準型）
|
ABS
|
2
|
100
|
171
|
72
|
206
|
226
|
6.9
|
|
|
FM150（標準型）
|
ABS
|
2
|
150
|
171
|
101
|
206
|
226
|
9.2
|
|
|
FM200（高能型）
|
ABS
|
2
|
200
|
171
|
106
|
330
|
365
|
15.0
|
|
|
FM300（高能型）
|
ABS
|
2
|
300
|
171
|
151
|
330
|
365
|
21.5
|
|
|
FM400（高能型）
|
ABS
|
2
|
400
|
241
|
171
|
330
|
365
|
29.5
|
|
|
FM500（高能型）
|
ABS
|
2
|
500
|
241
|
171
|
330
|
365
|
35.0
|
|
|
FM600（標準型）
|
ABS
|
2
|
600
|
241
|
171
|
330
|
365
|
36.5
|
M6X20
|
|
FM800（高能型）
|
ABS
|
2
|
800
|
471
|
171
|
336
|
375
|
60.0
|
M6X20
|
|
FM1000（高能型）
|
ABS
|
2
|
1000
|
471
|
171
|
336
|
375
|
70.0
|
M10X30
|
|
FM1200（標準型）
|
ABS
|
2
|
1200
|
471
|
171
|
336
|
365
|
73.0
|
M10X30
|
|
FM2000（高能型）
|
ABS
|
2
|
2000
|
491
|
351
|
340
|
355
|
140.0
|
M10X30
|
|
FM3000（高能型）
|
ABS
|
2
|
3000
|
475
|
322
|
330
|
665
|
240.0
|
M10X30
|
三、蓄電池特性曲線

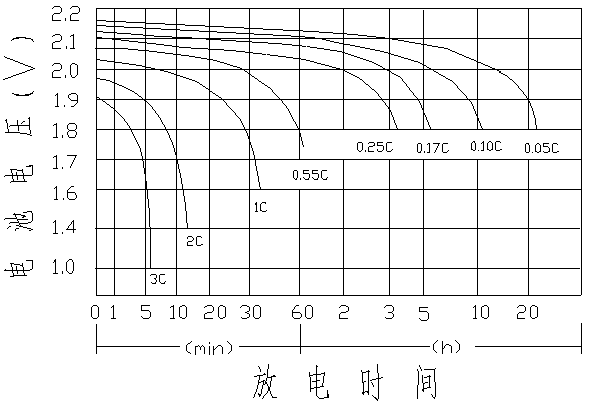

1、蓄電池放電曲線
10小時率（0.1CA）、5小時率（0.17CA）、3小時率（0.25CA）放電終止電壓為：1.8V/臺；1小時率（0.55CA）放電終止電壓為：1.75V/臺。

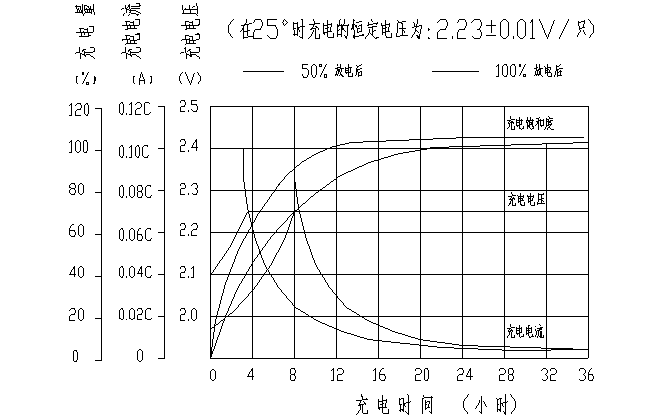

2、充電曲線
蓄電池要求采用恒壓限流的充電方式，充電電壓在2.26±0.02V/臺范圍內，充電設備必須保持恒定功能且穩壓精度小于1%，充電瞬間的最大電流不超過0.15C10A

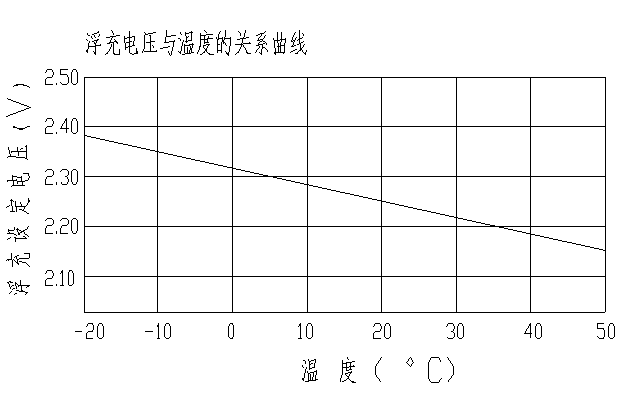

3、浮充電壓與溫度的關系曲線：
環境溫度在25℃時，電池的浮充電壓為：2.23±0.01V/臺；電池的浮充電壓值應隨著環境溫度的降低而適量增加，隨著環境溫度的升高而適量減少，其關系曲線見下圖：
（注明：FM系列的蓄電池都不適宜在40℃以上的環境中長期使用）

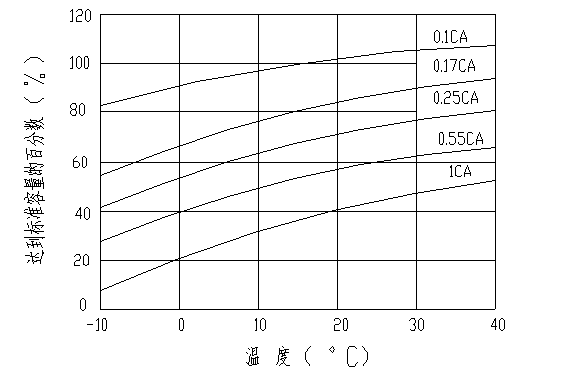

4、容量與溫度的關系曲線
蓄電池不同放電率的放電容量值都會隨著環境溫度的升高而緩慢增加，其關系曲線見下圖：
5、蓄電池壽命與溫度的關系曲線
環境溫度對電池壽命有很大的影響，當環境溫度每升高10℃，電池壽命約減少50%。因此為了延長電池壽命，電池房應安裝空調，使室溫保持在15~25℃。

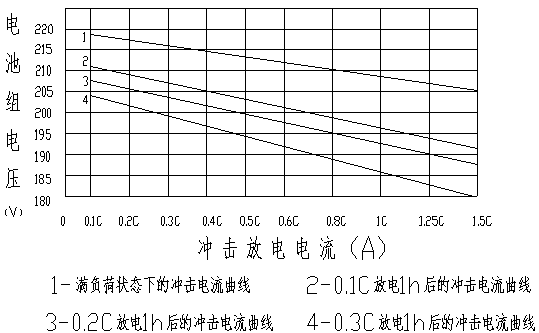

6、FM系列蓄電池沖擊放電曲線

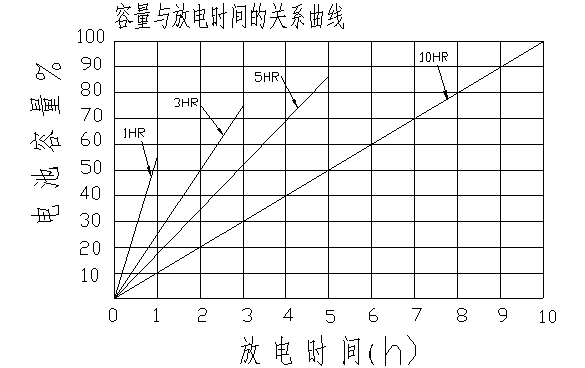

7、FM系列蓄電池放電容量與放電時間的關系曲線（25℃）

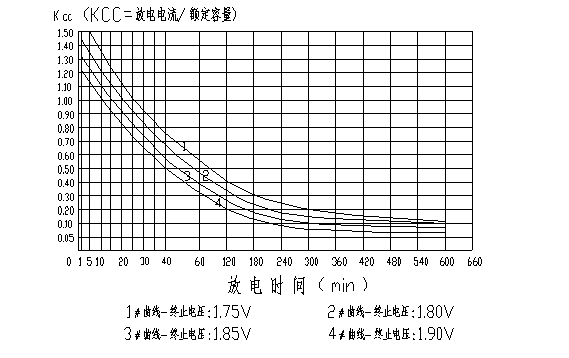

8、FM系列蓄電池KCC容量換算系數特性曲線
四、蓄電池組安裝對電池房的技術要求：
1、安裝電池組的電池房室溫應在5~35℃的范圍內，最好在電池房?jī)?nèi)安裝功率足夠的空調器，使電池房?jī)?nèi)的室溫控制在20~25℃之間，可保證電池有長久的使用壽命。
2、安裝電池組的電池房應干燥、清潔，具有必要的通風、排風設備，電池應遠離熱源或易產生火花處，其安全距離要大于2米，避免陽光直射。
3、根據電池房的電池組安裝面積以及電池房地板單位的極限負荷重量，選擇相應的電池組安裝方式。（平地安裝或疊層安裝）
五、蓄電池組正常運行對配套充電設備的要求：
1、充電設備恒壓精度：輸出電壓波動值應小于正常浮充電壓值的1%；
2、充電設備應具備如下功能：
A、恒壓浮充電：充電電壓：2.23±0.01V/臺X臺數；
B、恒壓均衡充電：充電電壓：2.35±0.01V/臺X臺數；
C、恒壓限流充電功能：當電池放電后需作再充電時，充電電壓：2.35±0.01V/臺X臺數，充電電流最大不得超過0.25C10A。
D、自動切換功能：當均衡充電或再充電按設定的時間充電結束后，充電設備能自動轉換為浮充電 正常運行狀態。
3、充電設備上的電池充電電壓表，充電電流表顯示應正確、精確，便于日常檢測和記錄。
六、電池的零、部件驗收：
1、電池及其配套件到達用戶處時，用戶應及時檢查電池的包裝有無損壞的現象，零部件是否齊全。
2、當用戶在驗收時發現如下情況應保持原樣并及時通知電池生產廠家：
物理性損壞：電池外殼破損、變形；
電池電液漏酸；
電池外表溫度異常（大于40℃）；
零部件遺漏、短缺、不配套；
七、電池的安裝
1、首先應檢查蓄電池的包裝有無損壞，然后仔細拆開包裝逐只檢查電池是否完好；并檢查電池出廠日期，以確定電池投入運行鉛需補充電的時間。
2、由于電池組的電壓較高，安裝時應使用絕緣工具并帶好絕緣手套，防止電擊。
3、電池應安裝在遠離熱源和可能產生火花（大于2米）的地方，比如要遠離變壓器、 電源開關和熔斷器。
4、為了便于電池散熱，電池之間的距離應在于20mm以上。在電池連接前應以銅絲刷或砂布將接線端子表面擦至出現金屬光澤。
5、電池之間的連接，極性必須正確無誤，并且要連接十分牢固。電池組連接好后將電池組的正極、 負極分別與充電設備的正極、負極連接，連接要牢固。然后在連接部位涂抹一層凡士林加以保護。
6、為延長電池組使用壽命，應采用品質優良的自動限流恒壓充電設備，在負載變化0~100%范圍內，充電設備應達到 1%的穩壓精度。
7、為了防止電池溫升而減少壽命以及防止電池內析出的氫氣積聚而可能爆炸，安裝電池的場所必須通風良好。如有條件電池安裝在恒溫20℃左右的空調房?jī)?nèi)，電池的使用壽命會更長。
8、電池組在安裝時要孝慮保證電池運行時與地之間絕緣良好。
八、電池的調試與使用
|
步 驟
|
正 常 情 況
|
處 理 措 施
|
|
開 路
電 壓
|
電池的開路電壓≥2.10V/臺
|
若開路電壓≤2.10V/臺時，電池組需補充電：以2.35±0.01V/臺X臺數的電壓恒壓充電20~36小時（可根據電池電壓高低而定）
|
|
首次
浮充電
|
1、浮充總電壓：2.23±0.01V/臺范圍內
2、電池浮充電壓應在2.20~2.40V/臺范圍內。浮充48小時后浮充電流應≤0.01C10A
|
1、若個別電池浮充電壓異常時，電池組需作均衡充電：以2.35±0.01V/臺X臺數的電壓恒壓充電8~16小時，然后靜置1天后再繼續浮充電。
2、若浮充電流＞0.01CA時，電池組需作均衡充電：以2.35±0.01V/臺X臺數的電壓恒壓充電8~16小時。
|
|
放 電
|
10小時率（0.1CA）、5小時率（0.17CA）、3小時率（0.25CA）放電終止電壓為：1.8V/臺
1小時率（0.55CA）放電終止電壓為：1.75V/臺
|
若個別電池放電情況異常時，在整組電池再充電完成后，需將此電池單獨補電處理：以0.05C10A充電8~12小時。
|
|
再充電
|
1、充電電流最大不超過0.2C10A
2、以2.35～2.40V/臺X臺數的電壓恒壓充電電壓16~30小時。
|
1、電池組放電后需及時進行再充電，可根據電池的放電深度確定充電時間（見再充電時間表）
2、當充電電流小于0.03C10A時可判斷電池基本充足電，需轉換為浮充電長期運行。
|
|
循環
使用
|
電池循環使用時，充電電壓2.35～2.40V （最大充電電流≤0.2C10A）
|
當充電電流小于0.03C10A時，需轉換為浮充電長期運行。
|
|
浮充
使用
|
電池浮充運行時：浮充總電壓需控制在2.23±0.01V/臺X臺數，且浮充電流應≤0.01 C10A。
|
當發現電池浮充電電壓異?；蚋〕潆娏鳎?/span>0.01 C10A 時，電池組需均衡充電：以2.35±0.01V/臺X臺數的電壓恒壓充電8~16小時，然后再轉為浮充電觀察。
|
九、電池組的檢測、維護
電池組在正常浮充運行過程中，需作好如下檢測與維護，并要求作相應記錄：
|
頻 次
|
檢 測 內 容
|
基 準
|
維 護
|
|
每
月
|
檢測蓄電池組浮充總電壓
|
浮充總電壓：2.25±0.01V/臺×臺數
|
將偏離值調整到基準值
|
|
每
季
度
|
檢測蓄電池組浮充電流和每臺電池的浮充電壓
|
1、浮充總電流≤0.01CA
2、每臺電池浮充電為：
2.20~2.40V（1年內）
2.22~2.30V（1年后）
|
電池浮充電流＞0.01 C10A 時或浮充電電壓超標，需對電池組進行均衡充電，然后再轉為浮充電觀察。（見電池的調試與使用）
|
|
每
半
年
|
檢查電池外觀
|
外觀清潔
|
清掃灰塵、污漬
|
|
檢查電池螺絲有無松動、銹蝕現象
|
連接牢固、無銹蝕
|
擰緊端子螺絲，除銹蝕并用凡士林涂抹保護
|
|
每
年
|
蓄電池組放電檢查
|
以10HR放電率電流（0.1 C10A）放電3小時，電池放電終止電壓大于1.90V/臺。
|
低于基準值時可對電池組進行均衡充電,再轉入浮充電觀察,（方法見電池組的調試與使用）
|
十、蓄電池使用注意事項：
1、不得企圖拆卸和組裝電池，若因機械損壞電池致使硫酸沾到了皮膚或衣服上，立即用清水清洗，如果濺入眼睛，要盡快用大量的清水沖洗并立即找醫生治療。
2、不得將不同廠家的電池或新舊程度相差很大的電池混合在一組電池中使用，否則可能會導致電池的損壞。
3、最好不要將電池并聯進行充放電，否則可能會縮短電池使用壽命。
4、如果電池需要儲存，應先將電池充足電后再與充電設備分離，然后將電池儲存在陰涼 干燥、通風、清潔的地方。
5、不要使用有機溶劑而可用肥皂水清潔電池，使用的抹布（棉布類）應柔軟干凈，不得使用可能產生靜電的抹布（如化纖類）擦拭蓄電池以免發生意外。
6、電池在火中可能發生爆炸，不得將電池丟進火中。如果由于某種原因而引起電池發生起火、爆炸時，必須使用干粉滅火器（ABC干粉）。
7、使用后的報廢電池不應亂丟，而應交回電池經銷商作回收處理。
